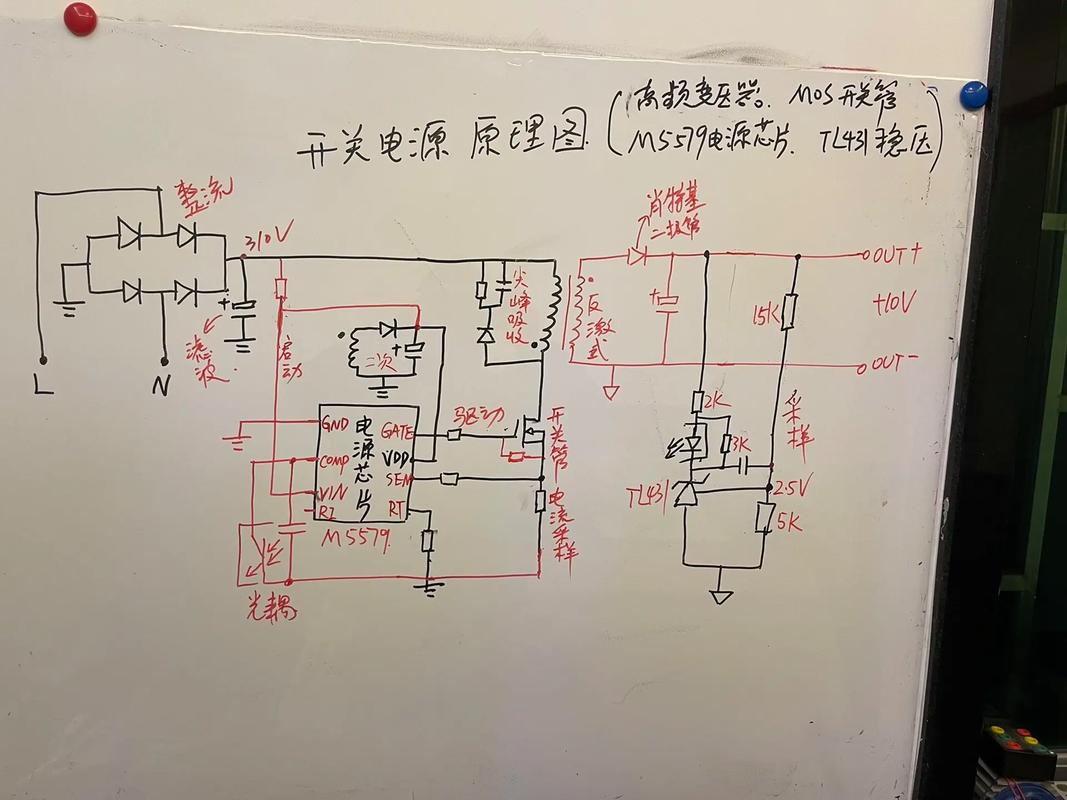

开关电源工作原理简单图解(开关电源工作原理详解析)

〖壹〗、开关电源工作原理简单图解及详解析如下：工作原理 开关电源的工作原理基于开关晶体管在“导通”与“截止”状态间的切换。当开关晶体管导通时，输入电源通过开关晶体管向输出端提供电能；当开关晶体管截止时，输入电源与输出端断开，此时输出端的电能由储能元件提供。

〖贰〗、开关电源工作原理 开关电源是一种将输入交流电压（AC）转换为所需直流电压（DC）的电力电子设备。其工作原理主要基于高频开关技术，通过控制开关元件的通断，将输入的直流高压切割成高频的方波信号，再经过功率隔离变压器和整流滤波电路，获得稳定的直流输出电压。

〖叁〗、该电源是卤灯电源输出直流12V，若要改为5V输出，只需将输出变压器的次级线圈M2的圈数改为8匝即可。方法：将线圈M2的线全部退下，对折后再重绕，可使5V输出更大的电流。

〖肆〗、BUCK电路的基本拓扑结构包含一个输入电压源、两个MOSFET开关管（Q1和Q2，通常称为高边MOS和低边MOS）、一个电感L、一个输出电容C以及一个负载。工作原理：当Q1导通，Q2关闭时，输入电压VIN通过Q1加到电感L上，电感开始充电，电流增加，此时电感电压左正右负。

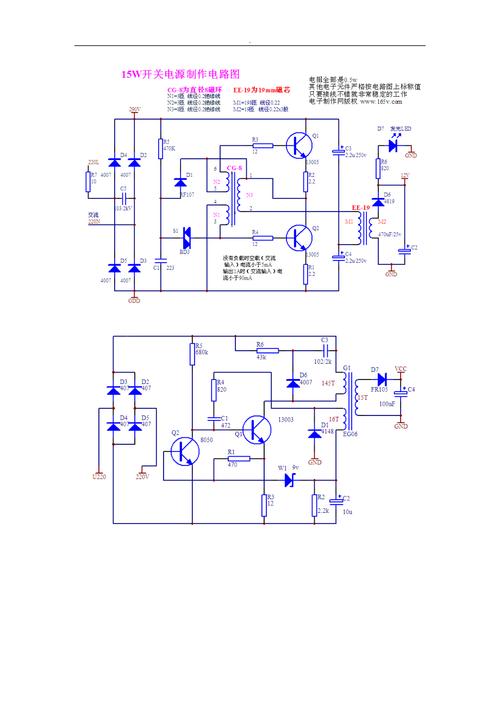

什么叫RCC开关电源?最简单的RCC开关电源电路

RCC开关电源原理：RCC开关电源的工作原理主要基于开关变压器和开关管的振荡。这种设计使得线路结构非常简洁，从而降低了成本，成为制作低费用电源供应器的理想选取。具体来说：振荡产生：RCC电路通过开关管和开关变压器的相互作用产生高频振荡。

此电路也叫做自激式反激转换器。 RCC电路不需要外部时钟的控制，由开关变压器和开关管就可以产生振荡的原因，使线路的结构非常的简单，这样就致使成本低廉。所以可以用之中电路来做出地费用的电源供应器。而市场上的小型电源供应器也是采用RCC来设计的。

RCC采用和PWM型变换器相对的一种驱动方式，开关的导通和关断不需要专门的触发电路，完全靠电路内部来完成。这种变换器有它独特的优势，即电路简单，具有较高的性价比。但是RCC电路一般能效低，所以做的功率都不会很大。

RCC电路也叫RCC变换器，通常是指自振式反激变换器。它是由较少的几个器件就可以组成的高效电路，已经广泛用于小功率电路离线工作状态。由于控制电路能够与少量分立元件一起工作而不会出现差错，所以电路的总的花费要比普通的PWM反激逆变器低。

六款简单的开关电源电路设计,内附原理图详解!

首先，介绍简单的开关电源电路图（一）。为了实现稳定输出，需要调整电容C3和电阻R5，使振荡频率保持在30KHz-45KHz。此电路输出电压需稳压，最大输出电流可达500mA，有效功率为8W，效率高达87%，在满足基本要求的情况下，可正常工作。接着，讨论24V开关电源的原理。

LLC电路的基本原理 LLC电路通过谐振电感、谐振电容和励磁电感等元件的相互作用，形成谐振回路。当开关管以一定的频率开关时，电路中的电流和电压会随之振荡，从而实现能量的传递和转换。通过精确控制开关频率，可以实现对输出电压的精确调节。

典型开关电源设计 开关电源一般由脉冲宽度调制（PWM，Pulse Width Modulation）控制IC（Integrated Circuit）和功率器件（功率MOSFET或IGBT）构成，且符合三个条件：开关（器件工作在开关非线性状态）、高频（器件工作在高频非接近上频的低频）和直流（电源输出是直流而不是交流）。 1控制IC 以MC33060为例介绍控制IC。

超高效率500W无桥APFC+LLC半桥谐振开关电源的设计步骤包括设定参数、预估尺寸、寻找外壳、画原理图、画PCB、列BOM清单、PCB打样、采购元器件和调试。

6个简单的开关电源电路总结

以下是6个简单的开关电源电路总结：简单的开关电源电路 工作原理：该电路通过调节CR5使振荡频率为30KHz-45KHz，实现DC/DC电压转换。特点：输出电压稳定，输出电流可达500mA，有效功率8W，效率87%。

V开关电源是一种高频逆变开关电源。开关管在电路控制下进行高速通断，将直流电转变为高频交流电，然后提供给变压器进行变压，从而产生所需的一组或多组电压。24V开关电源的工作原理是：单端正激开关电源电路 单端正激开关电源的典型电路如下。

首先，介绍简单的开关电源电路图（一）。为了实现稳定输出，需要调整电容C3和电阻R5，使振荡频率保持在30KHz-45KHz。此电路输出电压需稳压，最大输出电流可达500mA，有效功率为8W，效率高达87%，在满足基本要求的情况下，可正常工作。接着，讨论24V开关电源的原理。

BUCK-BOOST变换器是一种既可以降低输入直流电压也可以升高输入直流电压的电路。它的工作原理是通过控制开关器件的通断，将输入电源的能量以脉冲的形式传递到输出端，再通过滤波电路将脉冲电压转换为稳定的直流电压，但输出电压的极性与输入电压相反。

电源保护开关常用电路 防浪涌软启动电路 开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。

防浪涌软启动电路 防浪涌软启动电路用于限制电源接通瞬间产生的浪涌电流。由于开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，电容器充电会形成很大的浪涌电流，可能导致输入熔断器烧断、合闸开关触点烧坏或整流桥过流损坏。因此，需要设置防浪涌电流的软启动电路。

分析一下这个简单的UC3842开关电源设计

〖壹〗、通过UC3842芯片，设计一个12V5A的反激开关电源，旨在80%的效率下进行教学和实验。反激式开关电源有其优点，如电路简单、成本低、误差低，常见于家电产品中，且体积紧凑。设计过程与参数主要步骤包括单相桥式整流滤波电路的设计，其中选取电解电容为180uf/450V，以满足滤波需求。

〖贰〗、UC3842开关电源的工作条件优越，其内部结构和特点十分显著。UC3842是由美国Unitrode公司制造的一种高性能单端输出式电流控制型脉宽调制器芯片。这款芯片采用8脚双列直插式封装，内部设计精巧，功能强大。其内部原理框图如图1所示。

〖叁〗、这是一个反激式开关电源原理图，控制芯片即UC3842。这个电源的输出电压等级有三种：5VDC、+12VDC、-12VDC。该电路变换器同样是一个降压型硬开关电路。由单管驱动隔离变压器主绕组，CR3可以提供变压器原边泄放通路。输出经整流、滤波送负载。Vcc电源由R2从原边电压Vi提供。
